TRF102 Build 2

f:id:oldpointguard:20220118113936j:plain

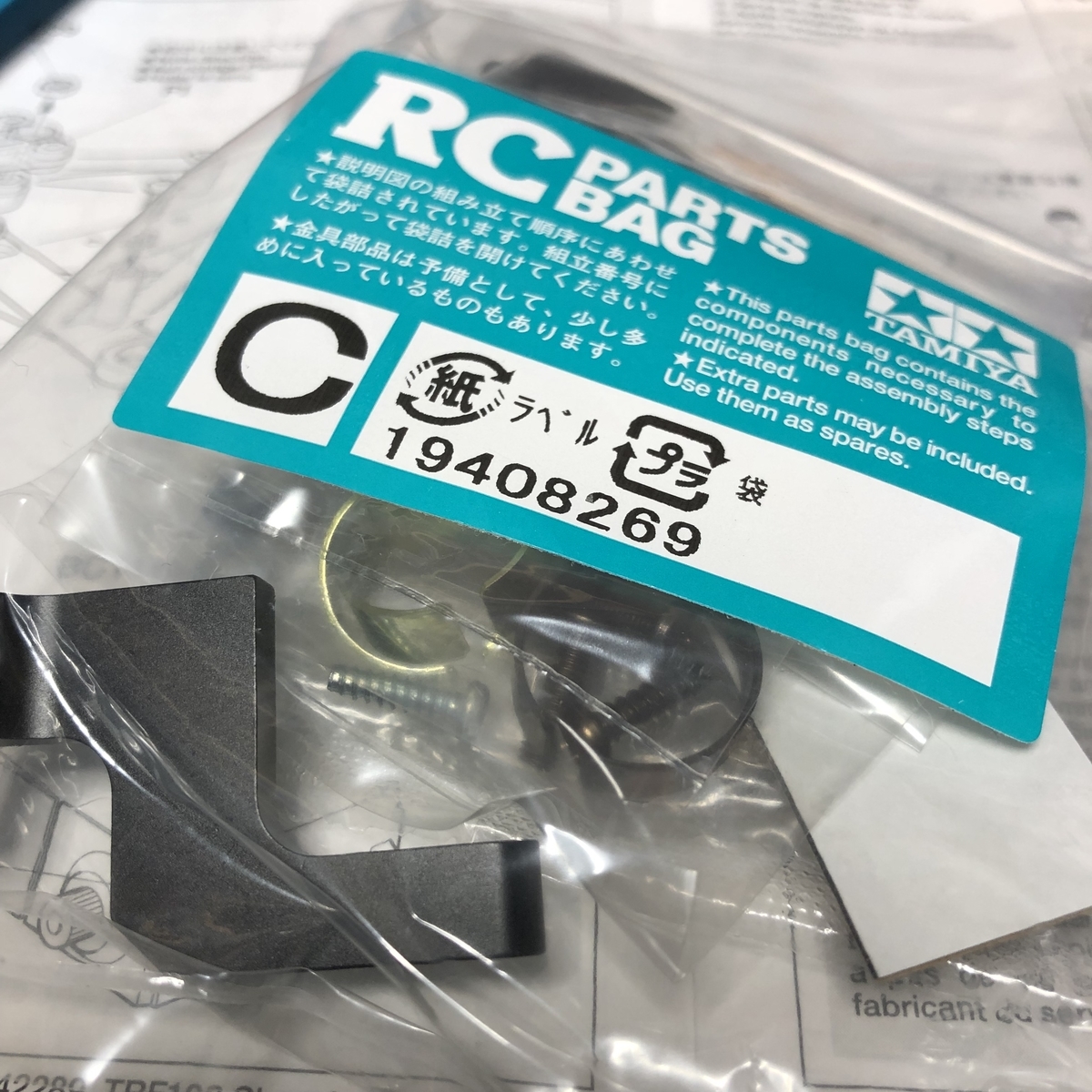

Bag"C"

f:id:oldpointguard:20220118165852j:plain

Bag"D"

 続いてフロントセクションの製作に入ります。

f:id:oldpointguard:20220118114239j:plain

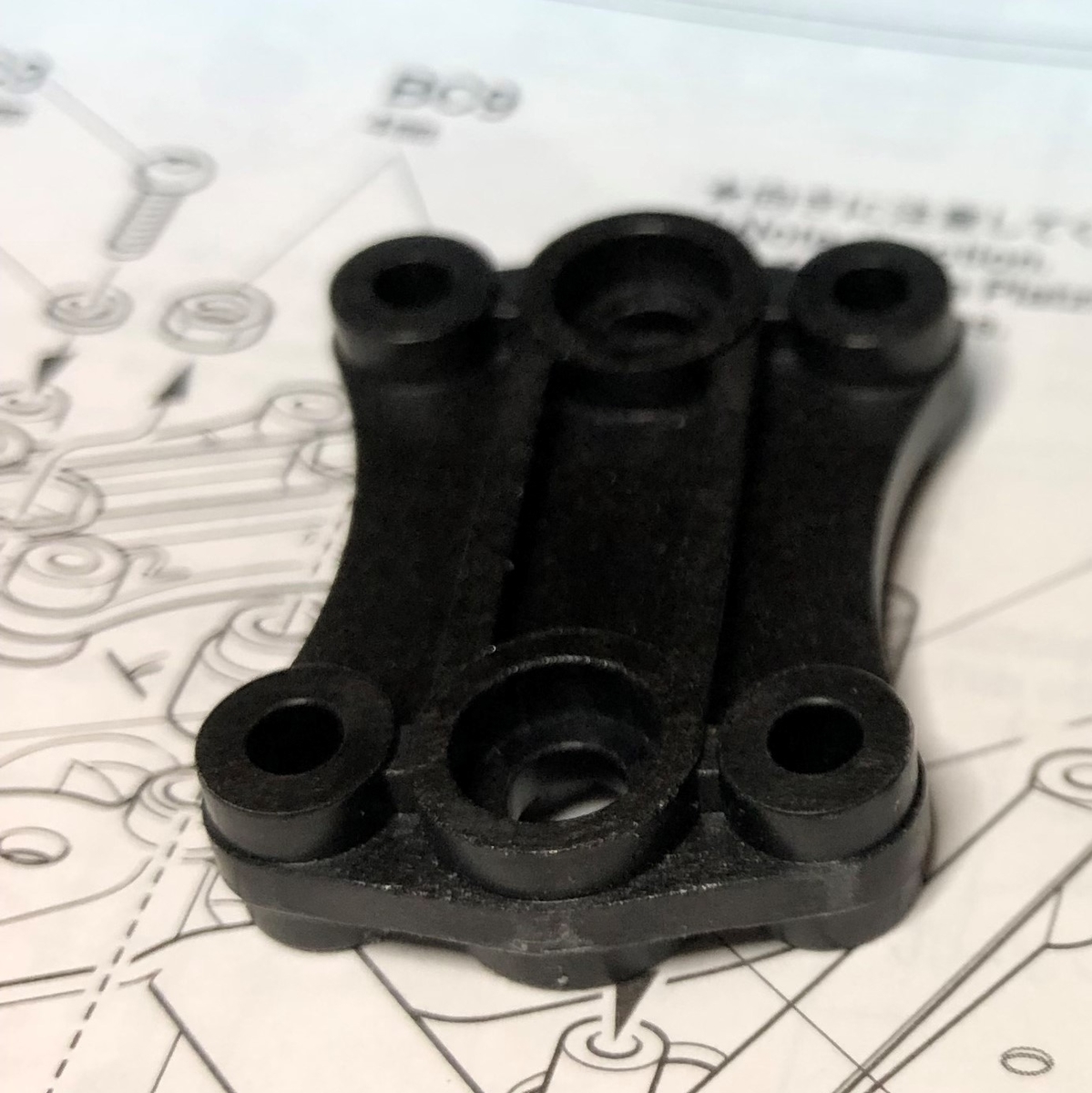

Upper suspension mount

 フロントサスアームの取付ですが、サスマウントは残念ながら樹脂です。

TRFならここはアルミにして欲しかった。



そこで、

f:id:oldpointguard:20220118160659j:plain

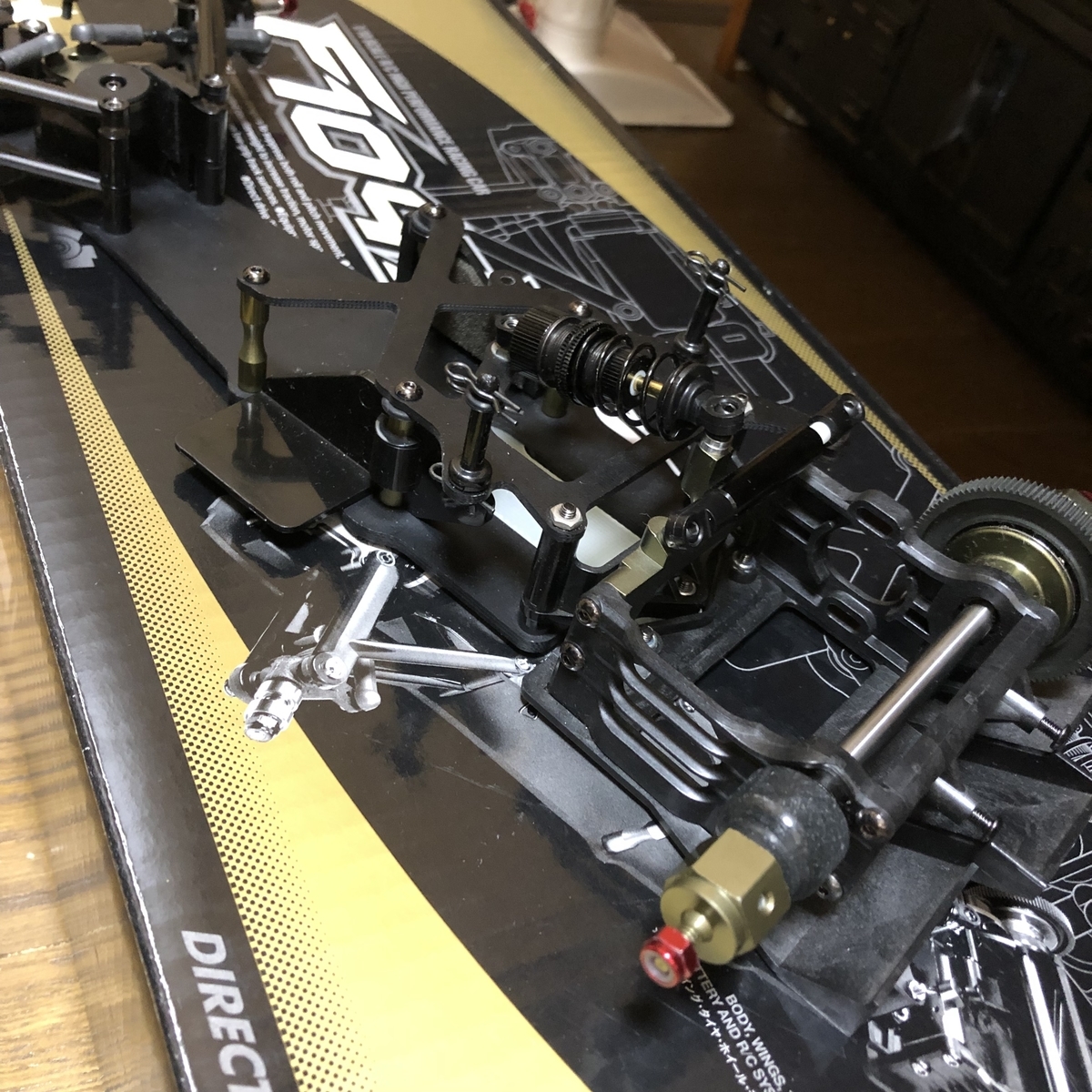

F104X1

 某オークションで少し前に密かに購入したF104X1よりサスマウントを移植。

F104X1はフロントをナローからワイドに変更して遊びたいと思います。

www.tamiya.com



f:id:oldpointguard:20220118161043j:plain

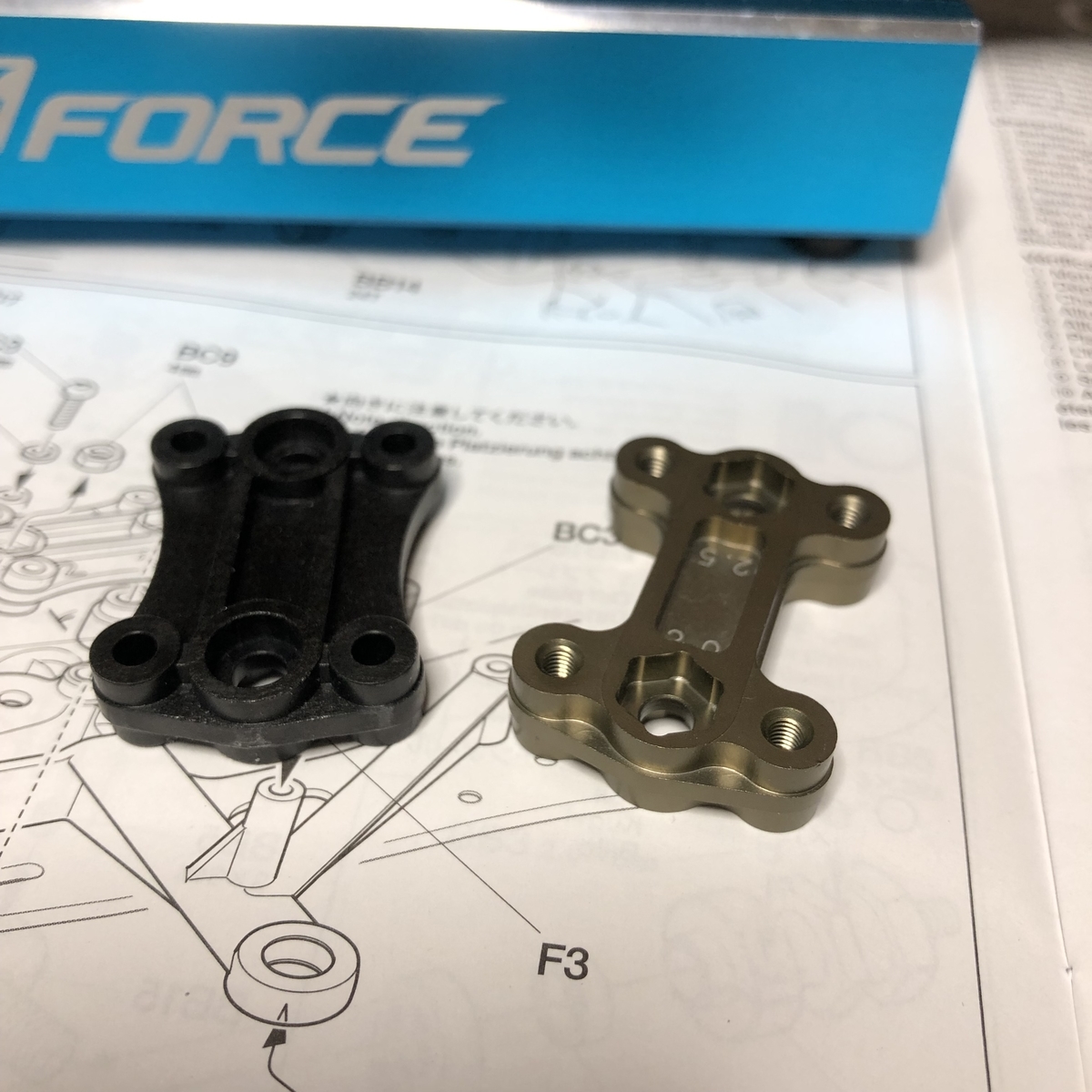

X1 アルミサスマウント

X1のアルミサスマウントはタミヤブルーでは無く専用アルマイト加工が施して

あります。



また、サスマウントの取付ビス4×30mmはアルミのトップがプラスのビスで

ぶつけた時に曲がりやすく取り外し時になめやすいのでここはZENさんのスチール

タイプに変更します。

f:id:oldpointguard:20220118161426j:plain

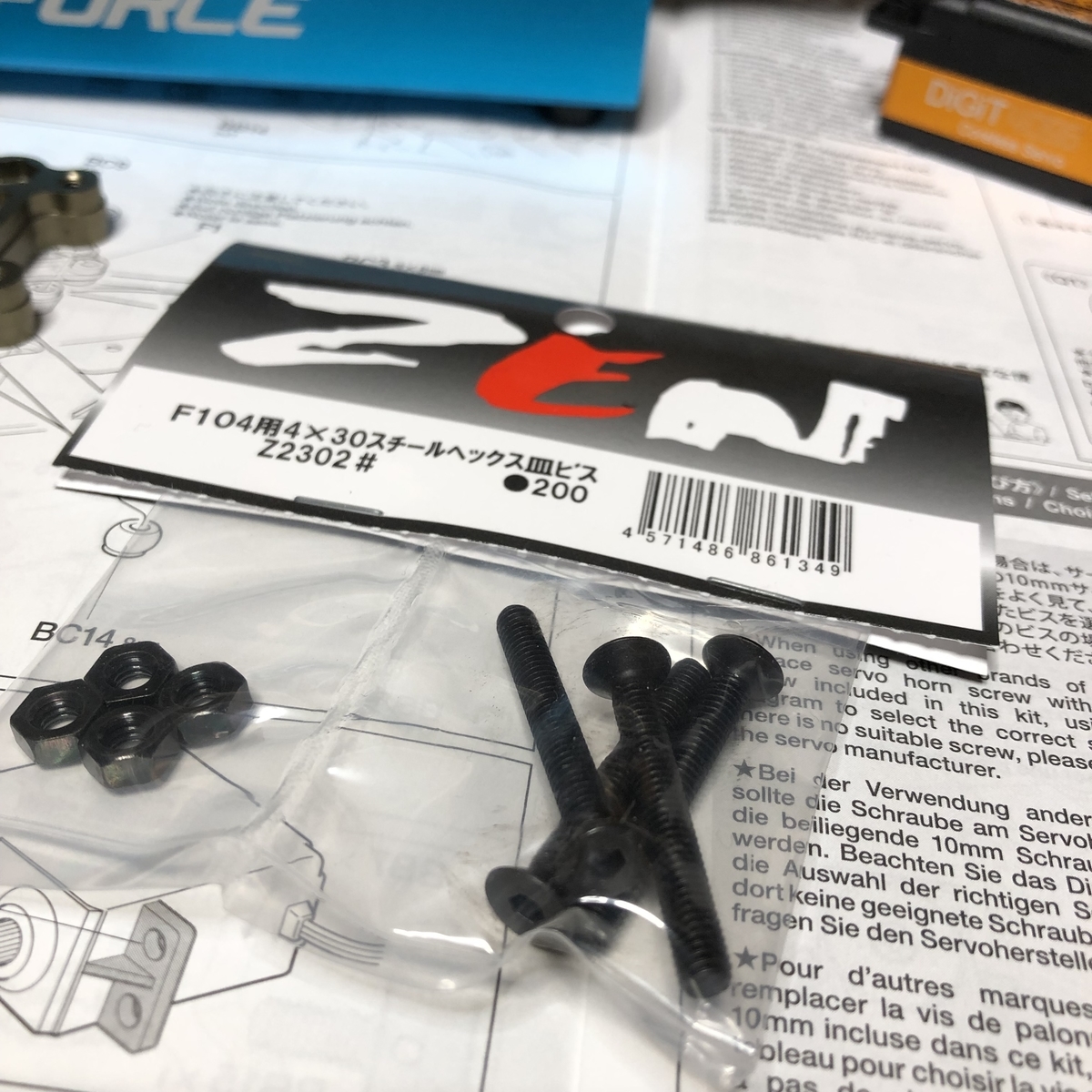

ZEN スチールヘックスビス

f:id:oldpointguard:20220118161518j:plain

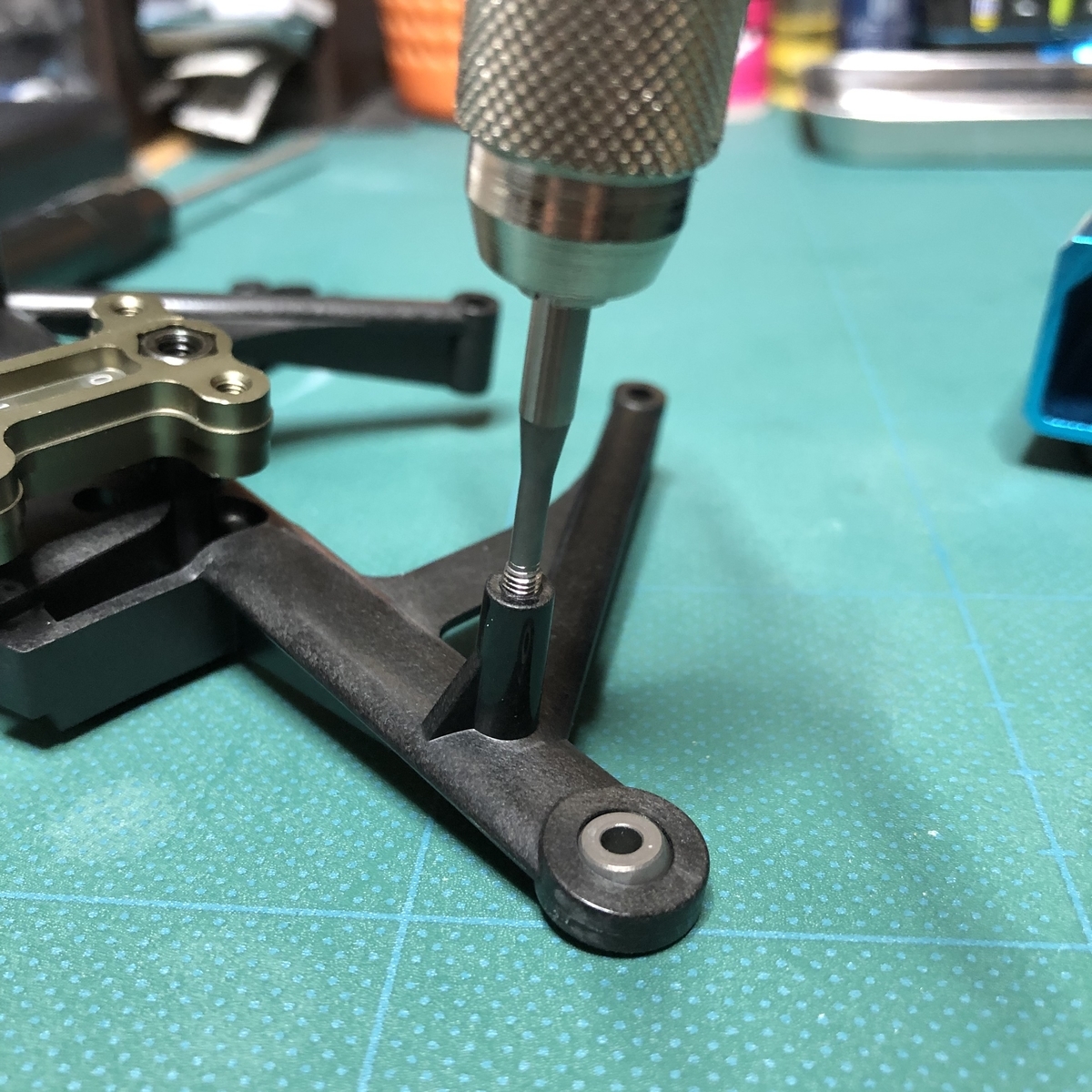

step⑭

サスアームはカーボン混入樹脂なのでタップを立てておきます。

f:id:oldpointguard:20220118161645j:plain

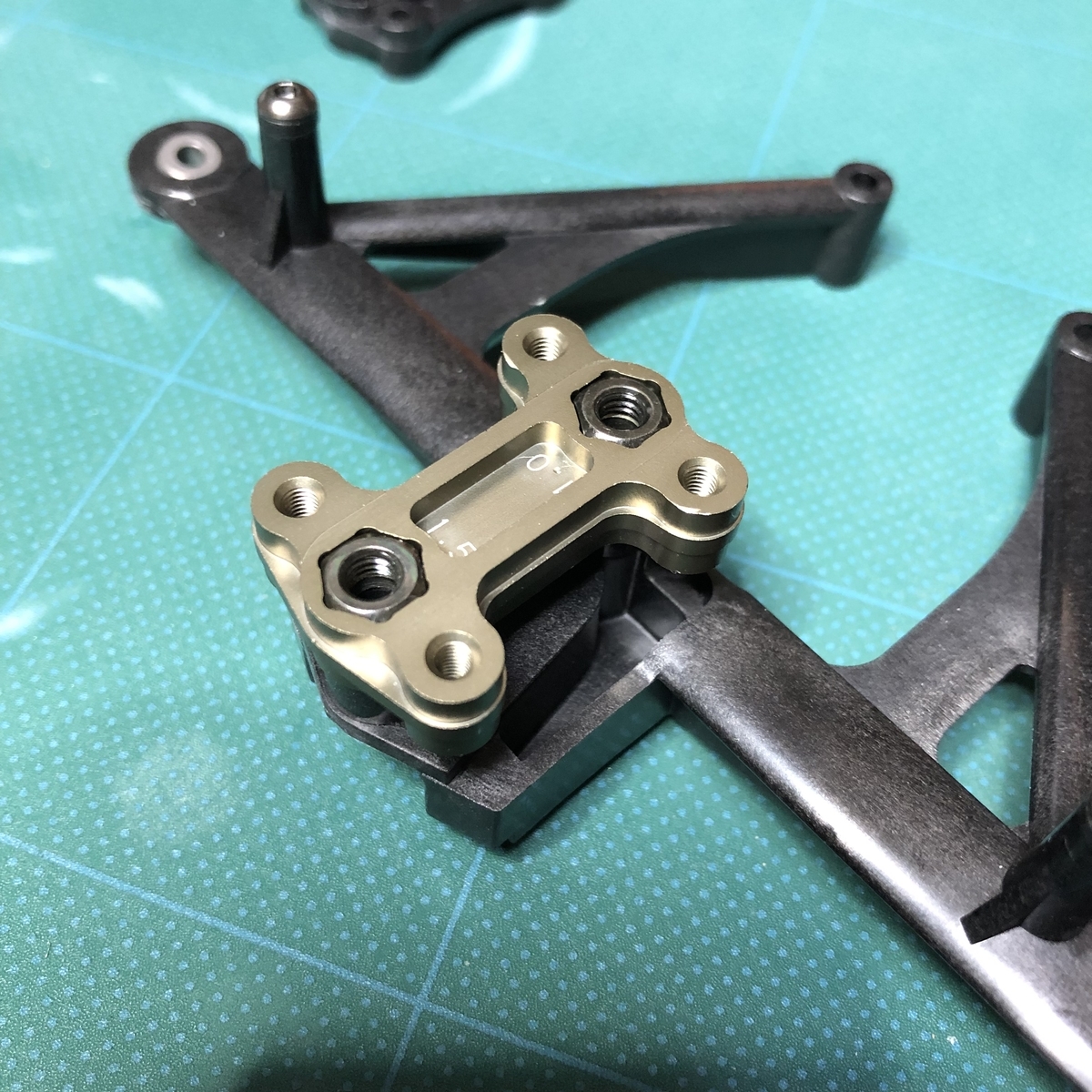

step⑭-2

アルミ製のサスマウントはキャンバーが1.0°からになります。

(キット同梱は0°から)

f:id:oldpointguard:20220118161951j:plain

ハイトルクサーボセイバー

サーボセイバーはハイトルクタイプが標準。

f:id:oldpointguard:20220118162105j:plain

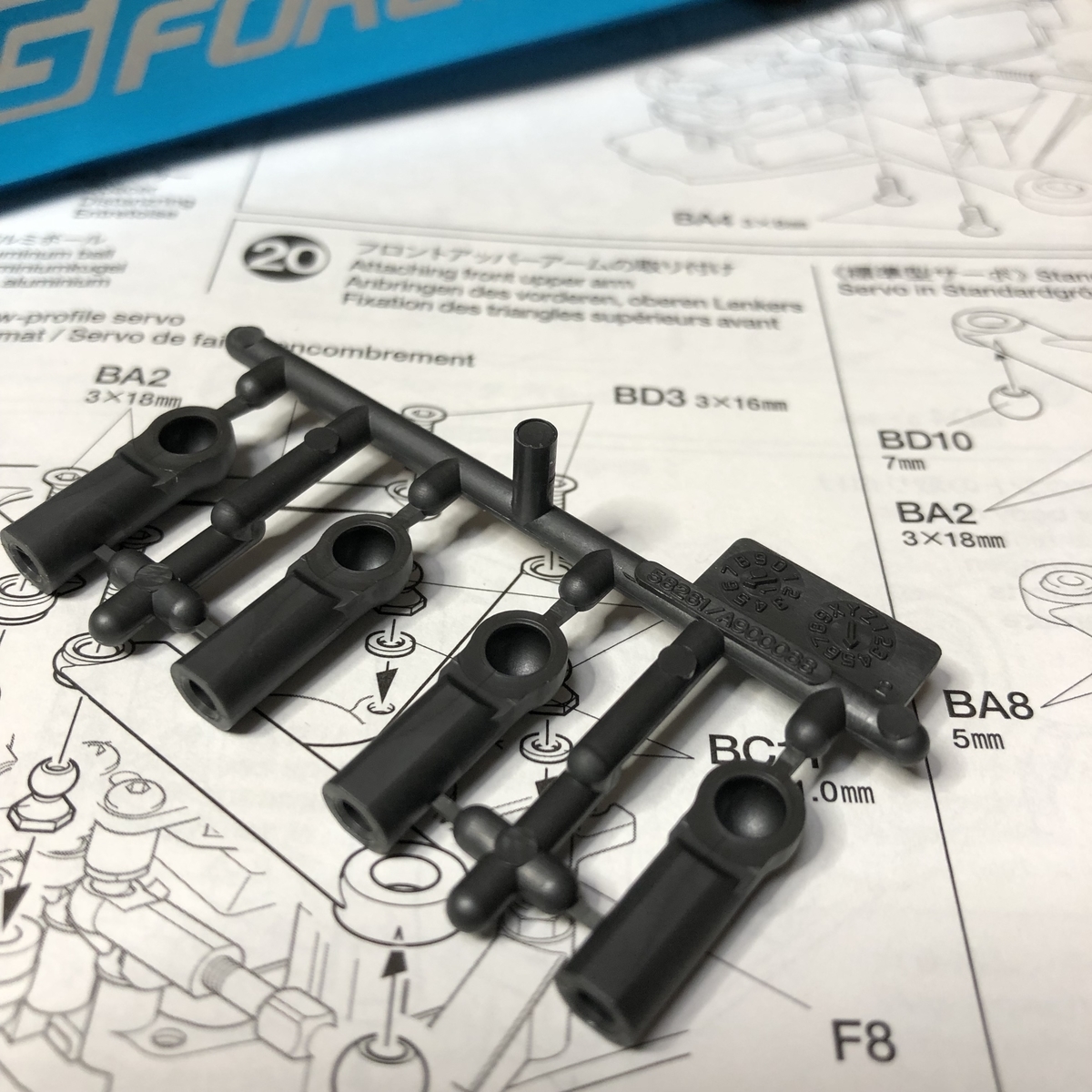

5mmアジャスター

タイロッドのアジャスターは多分、恐らくローフリクションタイプ。

f:id:oldpointguard:20220118162232j:plain

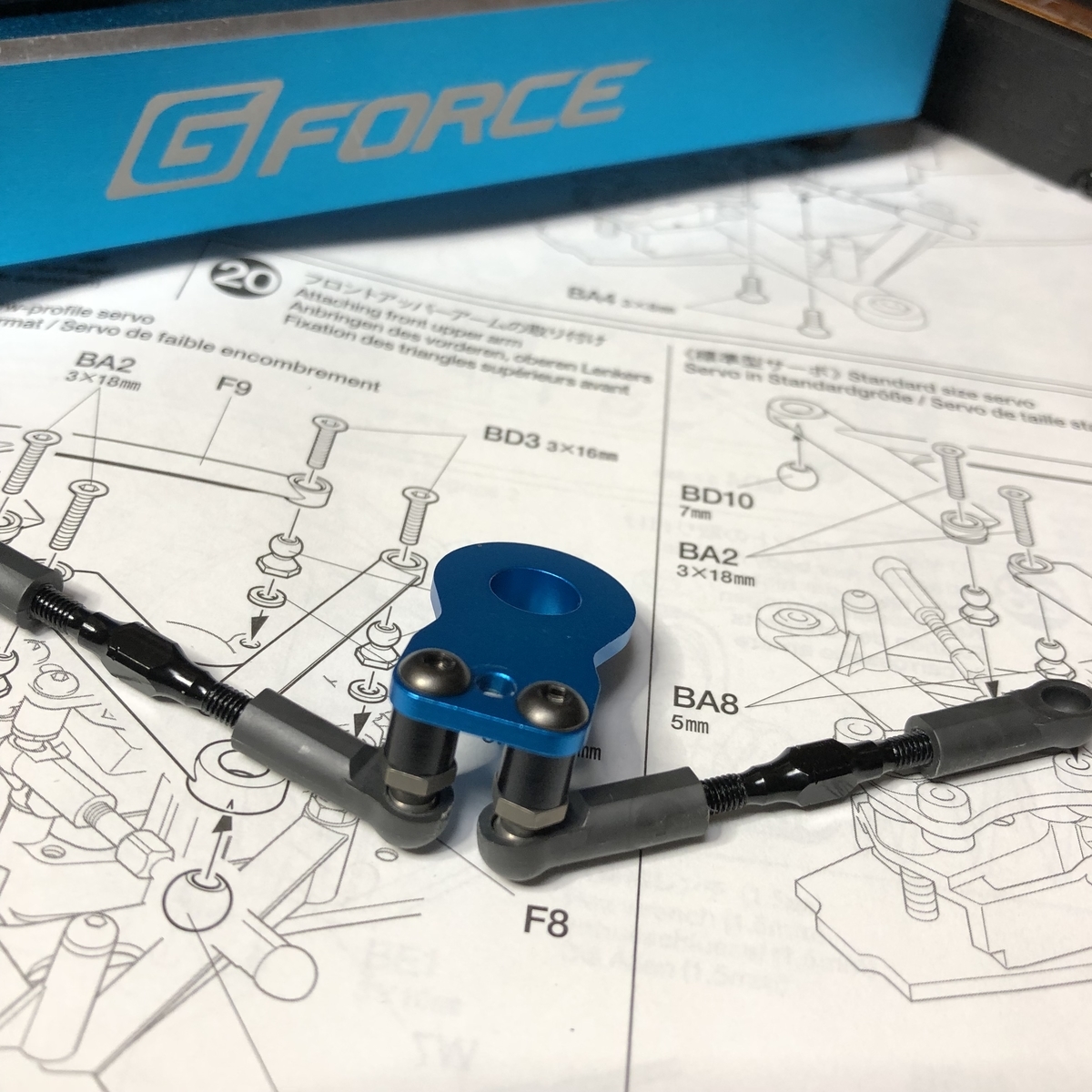

step⑰

 サーボホーンは先のオークションで購入したX1におまけで付いていました。

チラッと見えていたタイヤもホイール付きでハード、ソフトのゴムタイヤが

付いていました。有り難い。



f:id:oldpointguard:20220118162454j:plain

SAVOX SV-MG1254MG

 サーボは

TB05R様にと買って、そのまま寝かせていたSAVOXさんのSV-1254MGを使用します。

ようやく日の目を見る事が(笑)



 ここでちょっと問題が。

この組み合わせで組むとサーボ側のロッドエンドとサーボ取付ビスが干渉しそうです。

f:id:oldpointguard:20220118163245j:plain

step⑲

f:id:oldpointguard:20220118163003j:plain

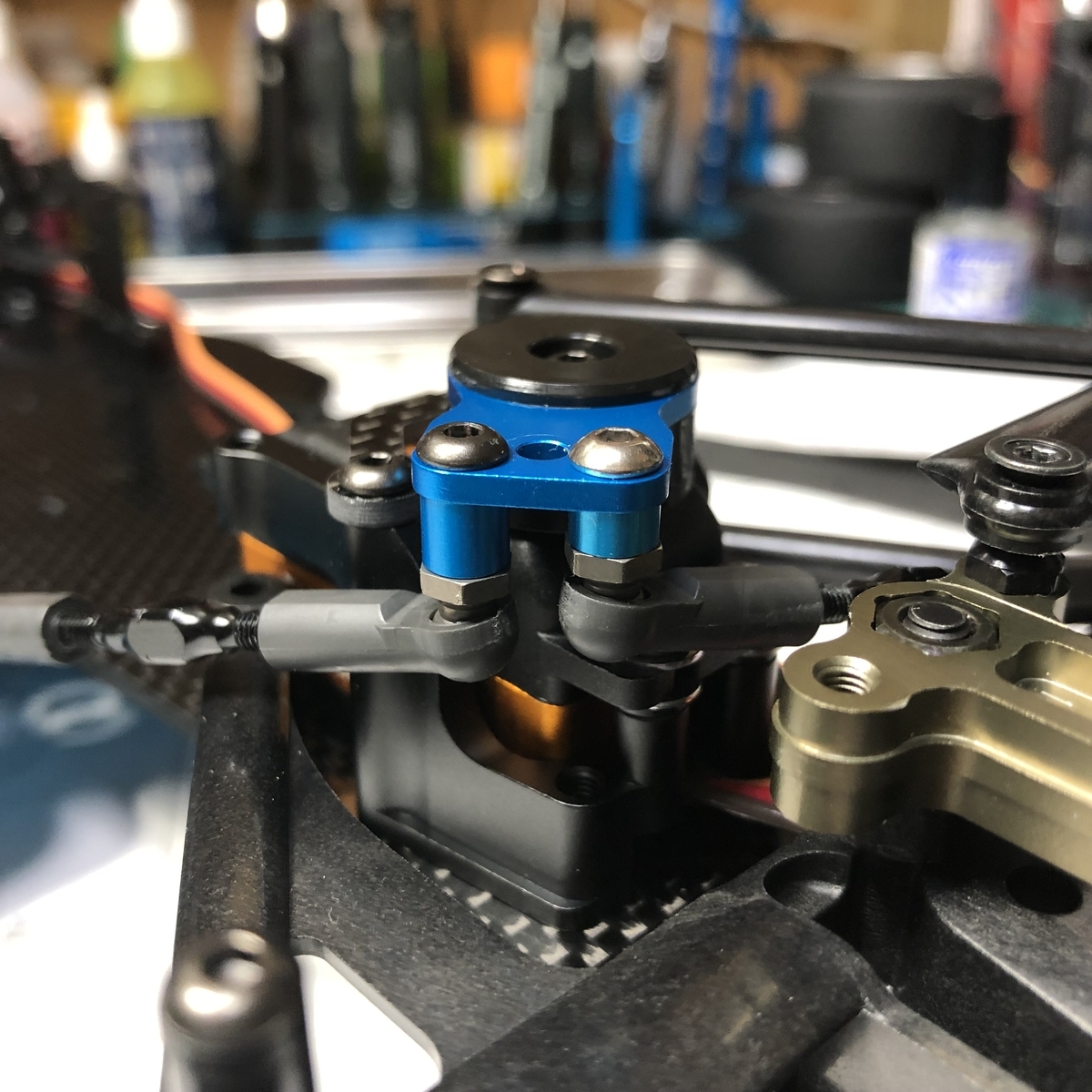

step⑲-2

分かりづらいですが、写真向かって左側のタイロッドエンドのサーボ側取付は

説明書通りの5mmのスペーサーで取り付けてありますがこの状態だと、サーボの

取付ビスとの隙間が殆どありません。

なので、向かって右側のタイロッドエンドのようにスペーサを3mmとし、隙間を

確保しました(アルミのスペーサはキットには入っていません。プラです)。

f:id:oldpointguard:20220118163650j:plain

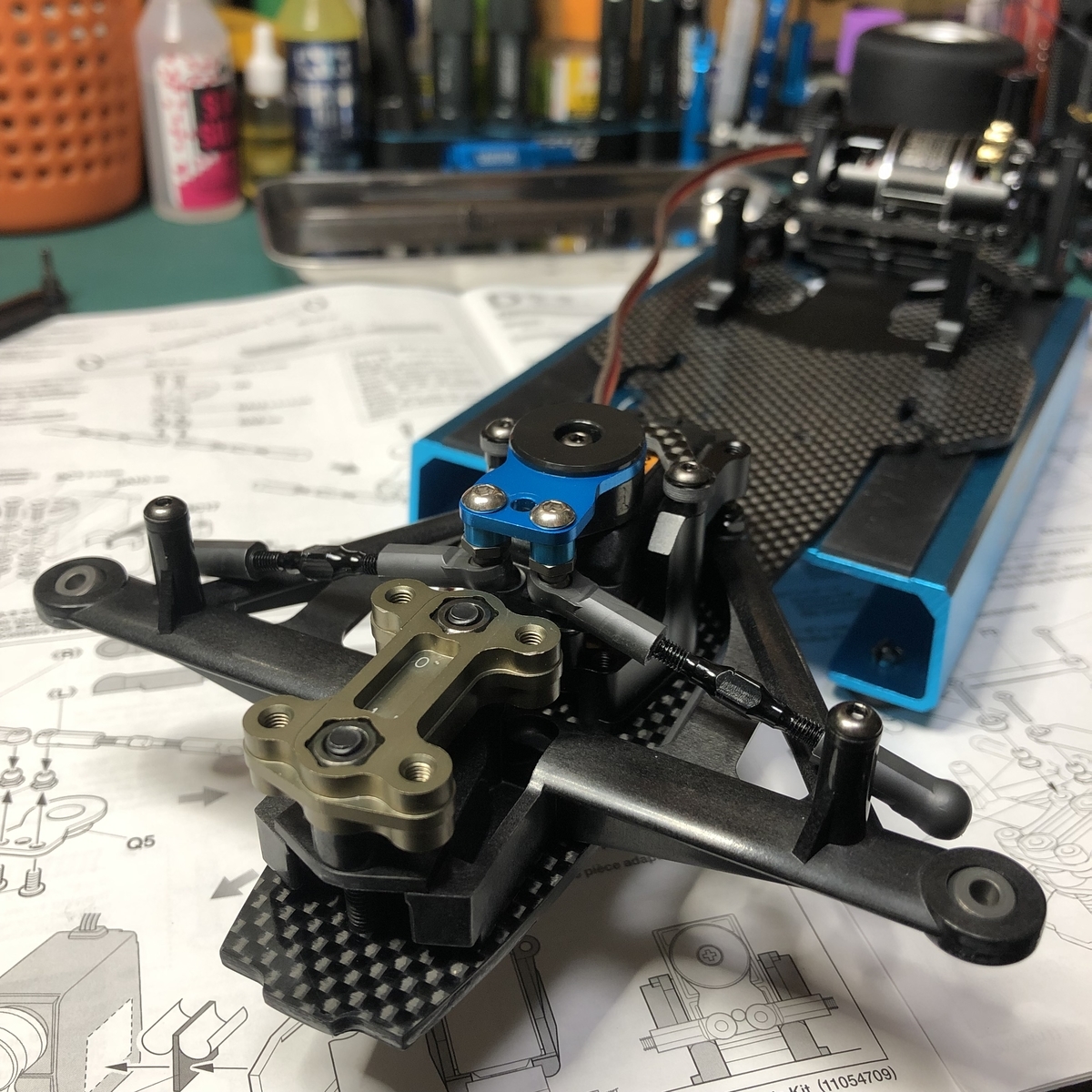

step⑲-3

サーボとアルミサーボマウントは両面テープで側面側は保持しますが、ここも

サーボによっては隙間が大きい為キット付属の薄めのテープはそのままでは使えない。

サーボの形状に依存するので仕方が無いのですが厚手のテープも入っていると

良かったなあ(´・ω・`)

f:id:oldpointguard:20220118164038j:plain

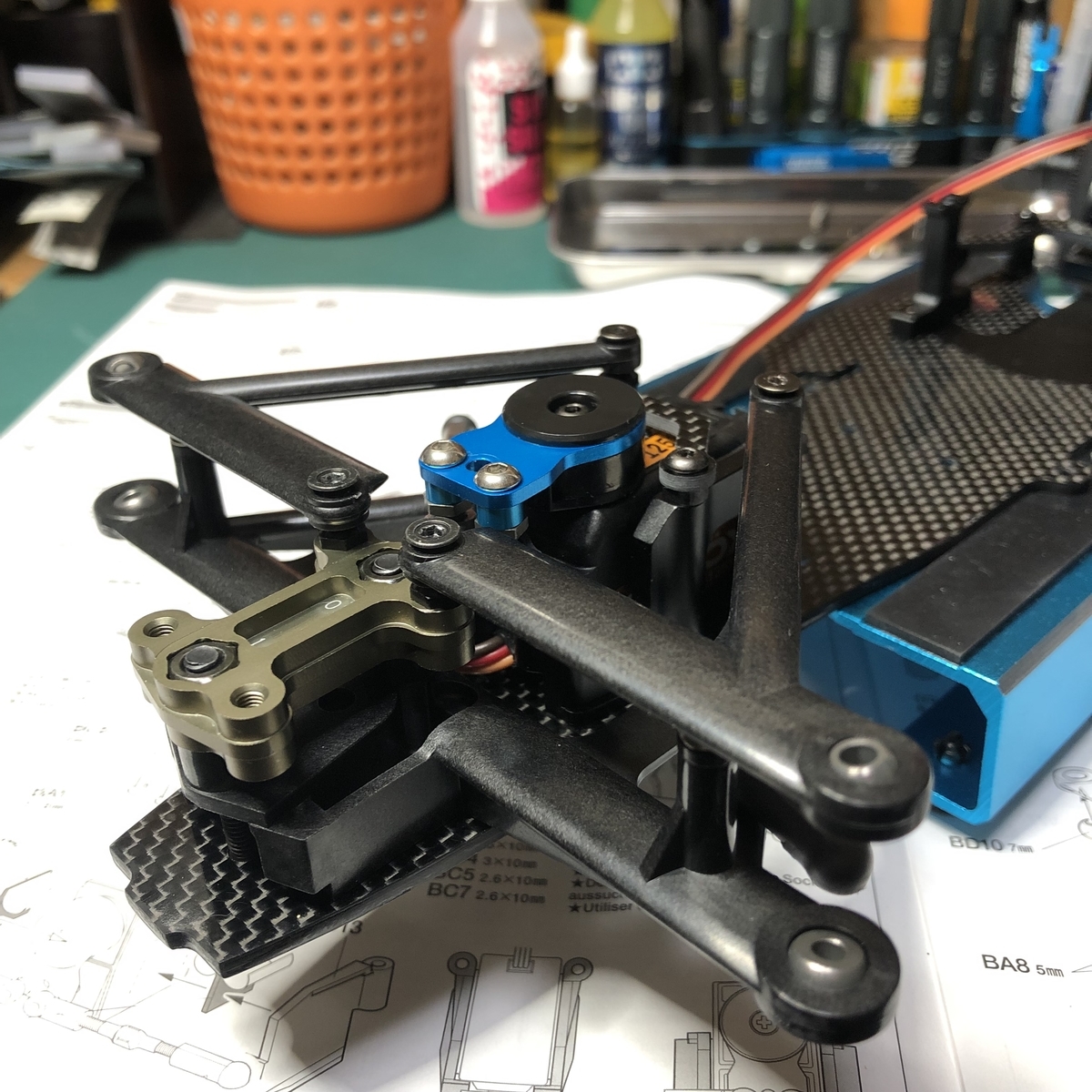

step⑳

 なかなか格好の良いサスペンションではないか。

アッパーのサスアーム取付は締めすぎ注意です。MTC2ほどシビアではないけど。

f:id:oldpointguard:20220118164247j:plain

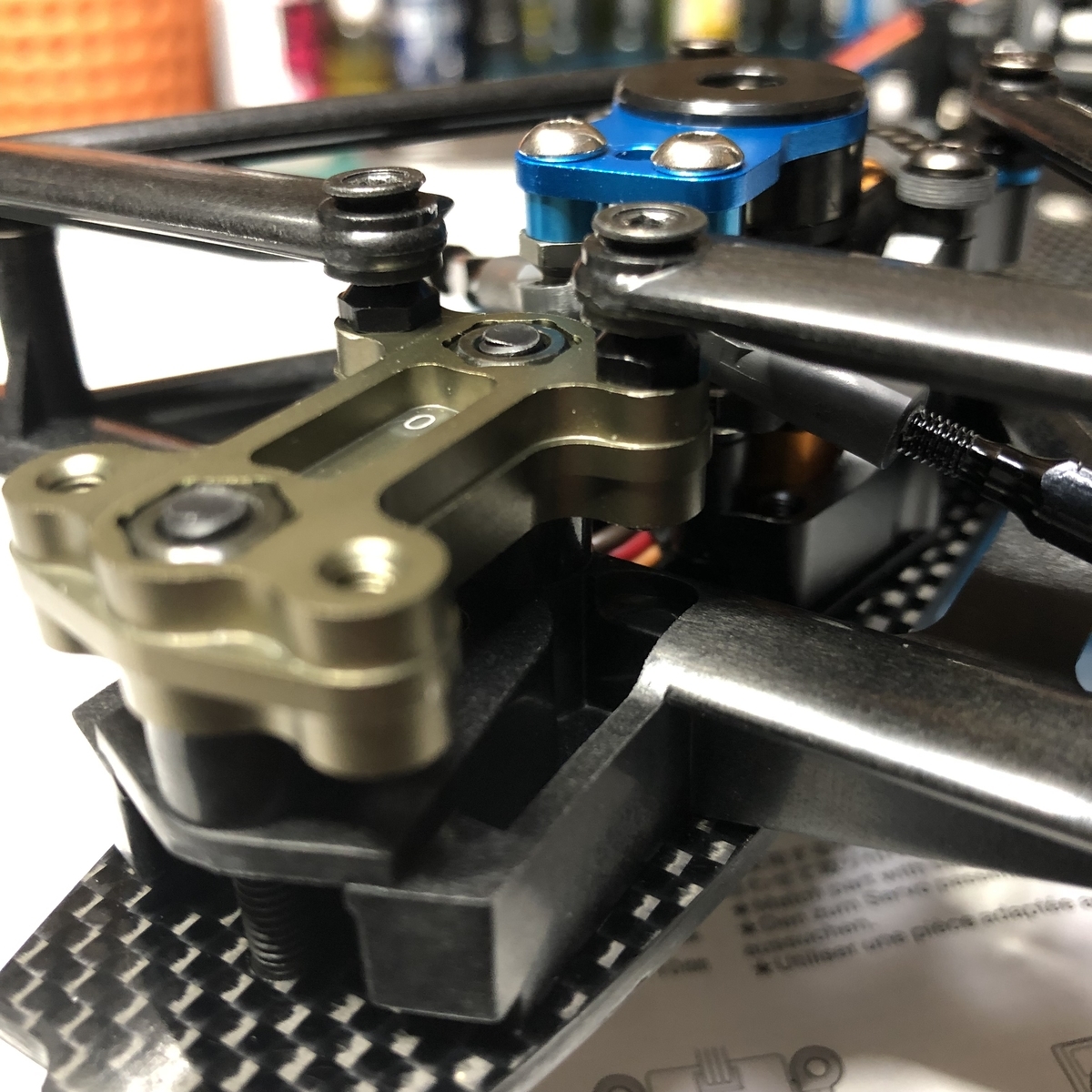

締め過ぎ注意①

f:id:oldpointguard:20220118164334j:plain

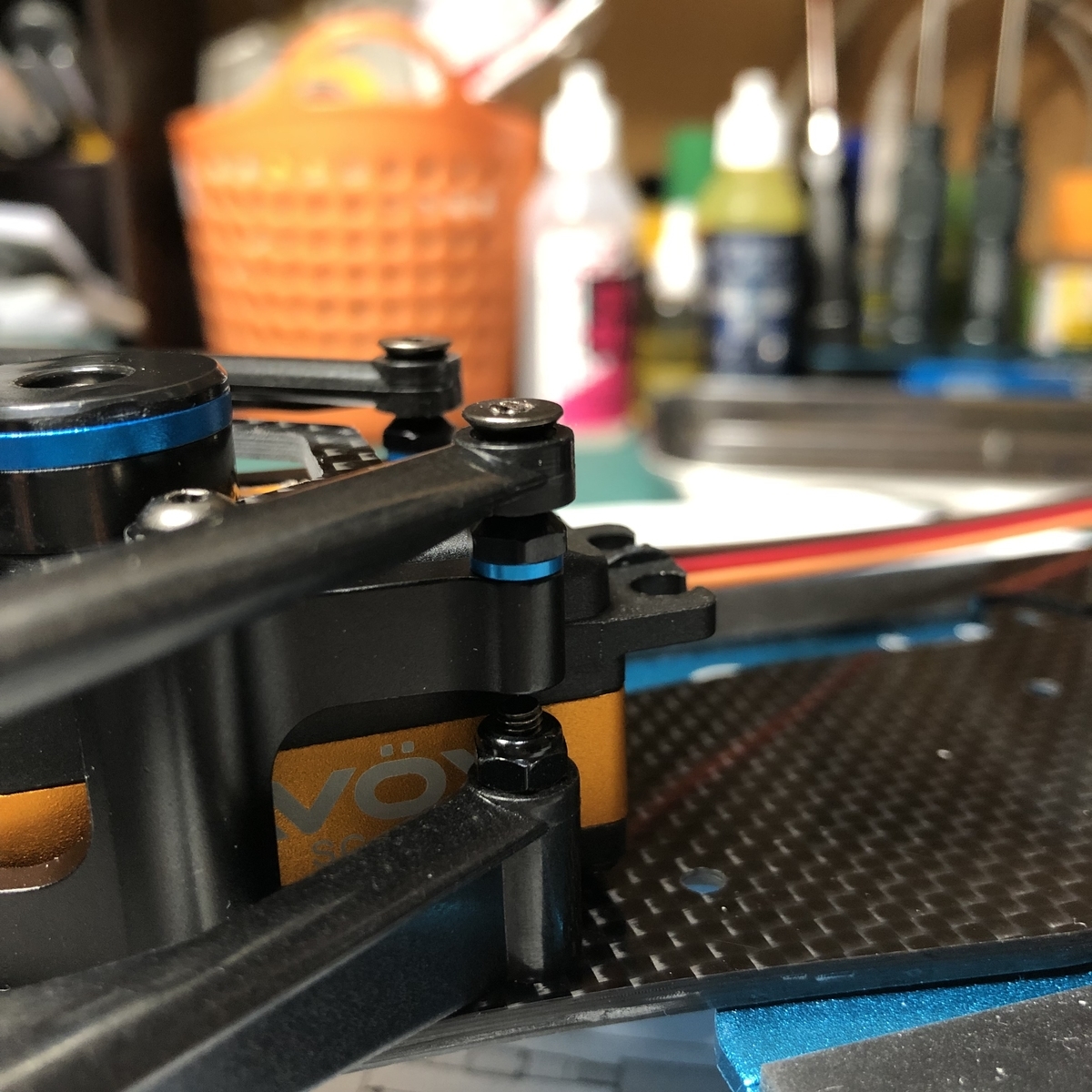

締め過ぎ注意②

 シム関係は殆どが樹脂製ですがこういった所もTRFならアルミのシムを使って

欲しかった。持ってたから良いけど(´・ω・`)



f:id:oldpointguard:20220118164549j:plain

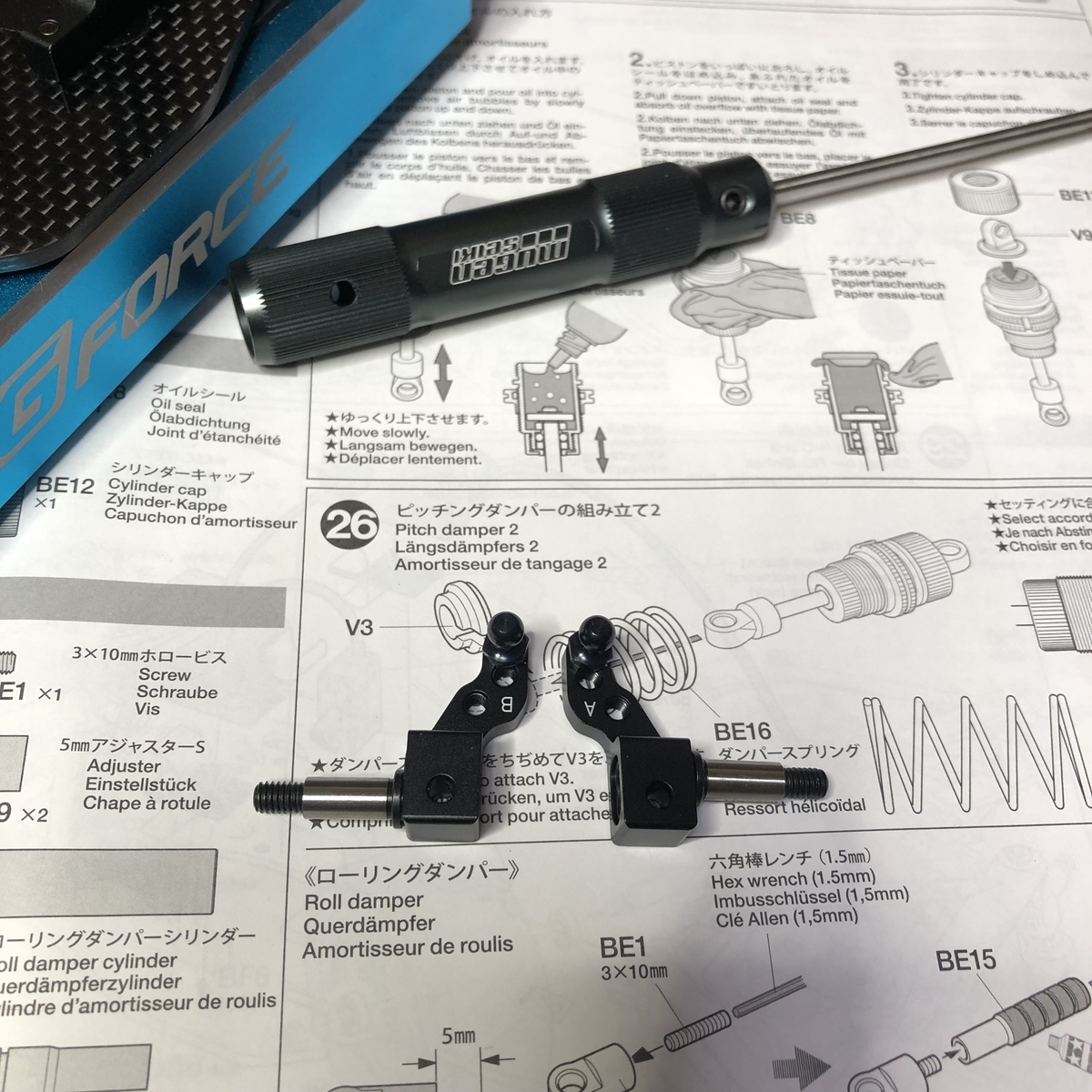

ステップ㉑

アップライトはシャフトの向きによりトレール値が変更出来ます。

今回はトレールを付ける方向(アップライトBの方)に組みました。

f:id:oldpointguard:20220118164844j:plain

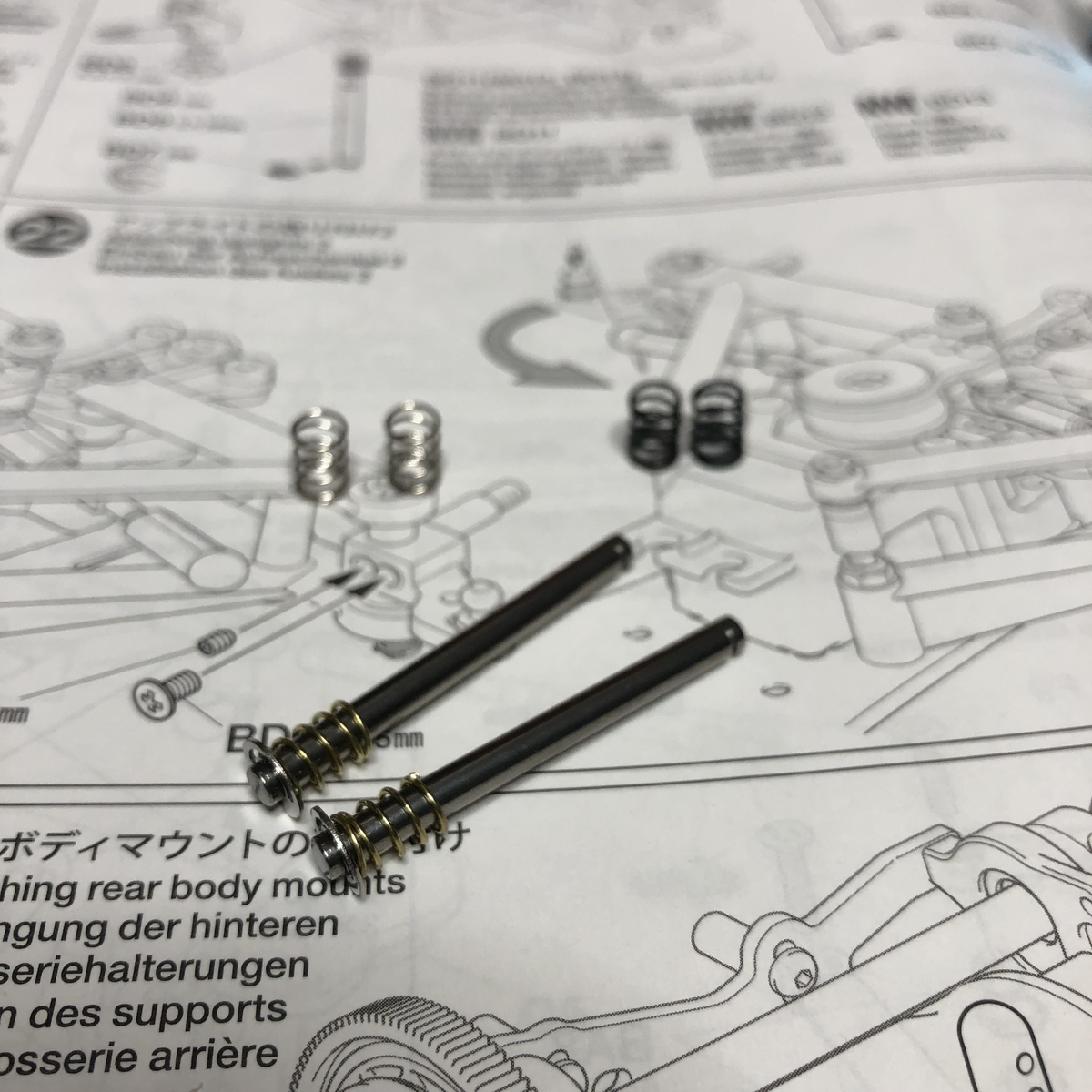

step㉑-2

 サスシャフトはステンレスタイプ。チタンではない。

スプリングはミディアムの「金」を選択。ソフト(銀)、ハード(黒)も同梱されて

います。

f:id:oldpointguard:20220118165146j:plain

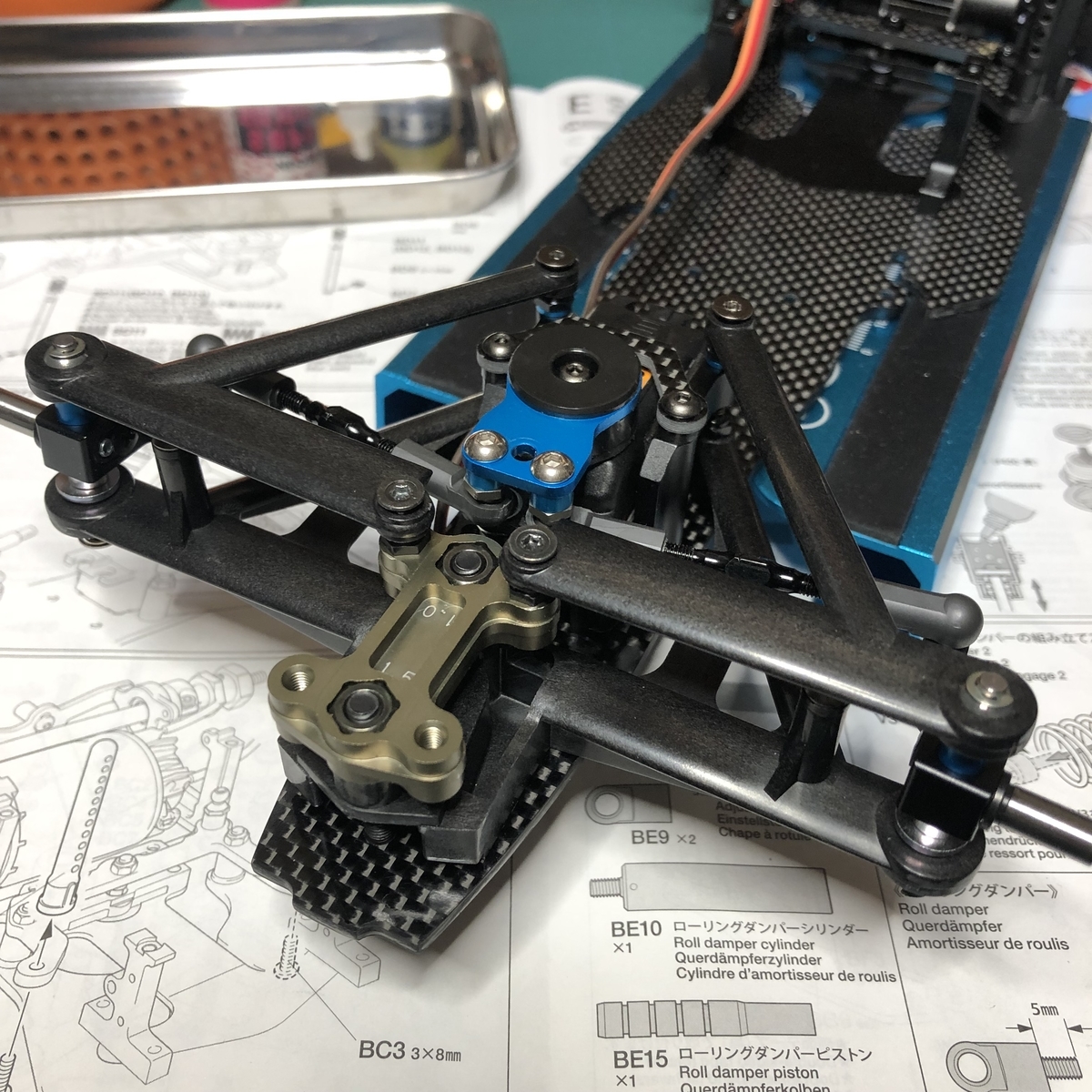

step㉒

f:id:oldpointguard:20220118165253j:plain

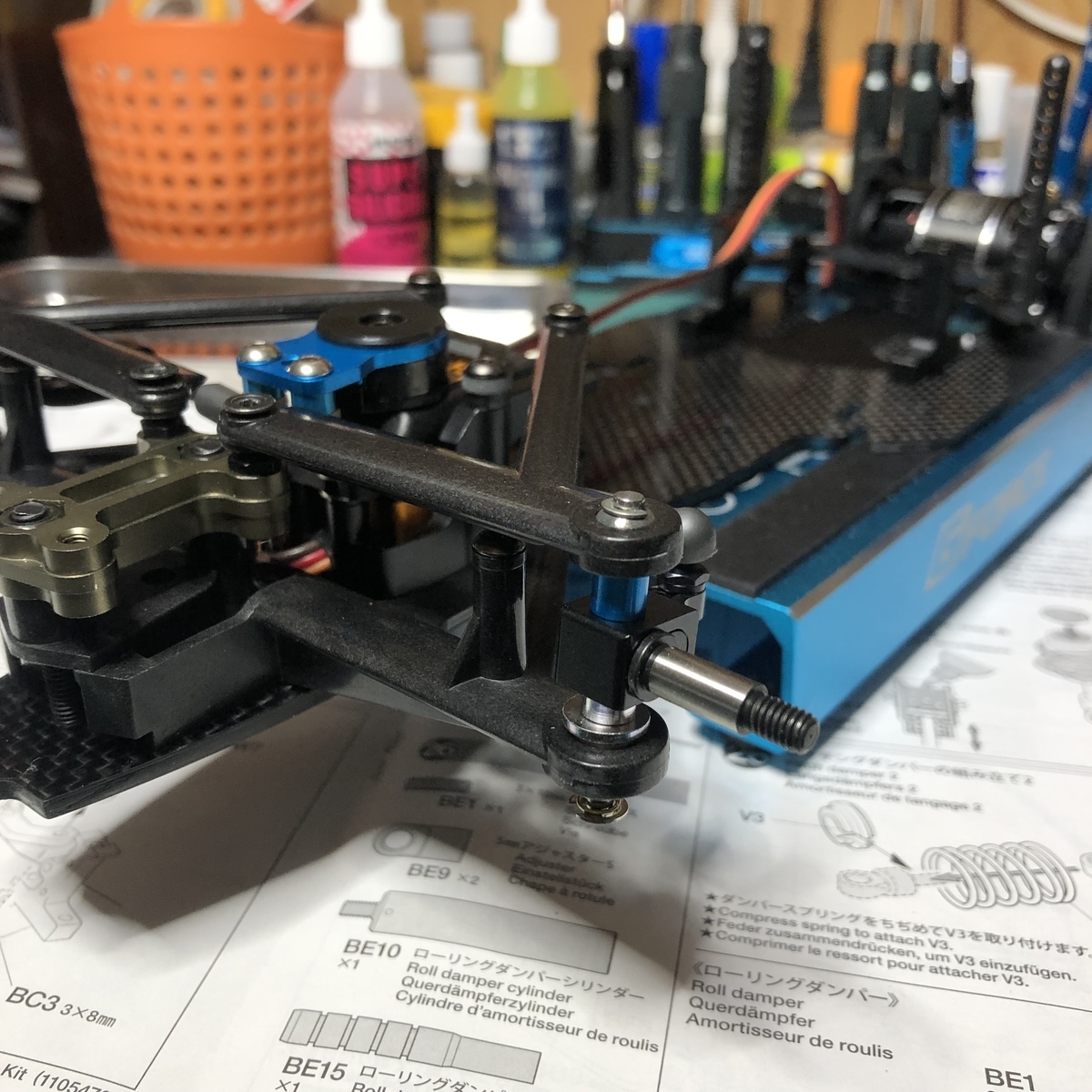

step㉒-2



 ほぼ完成状態ですが残りは次章で。



つづく
